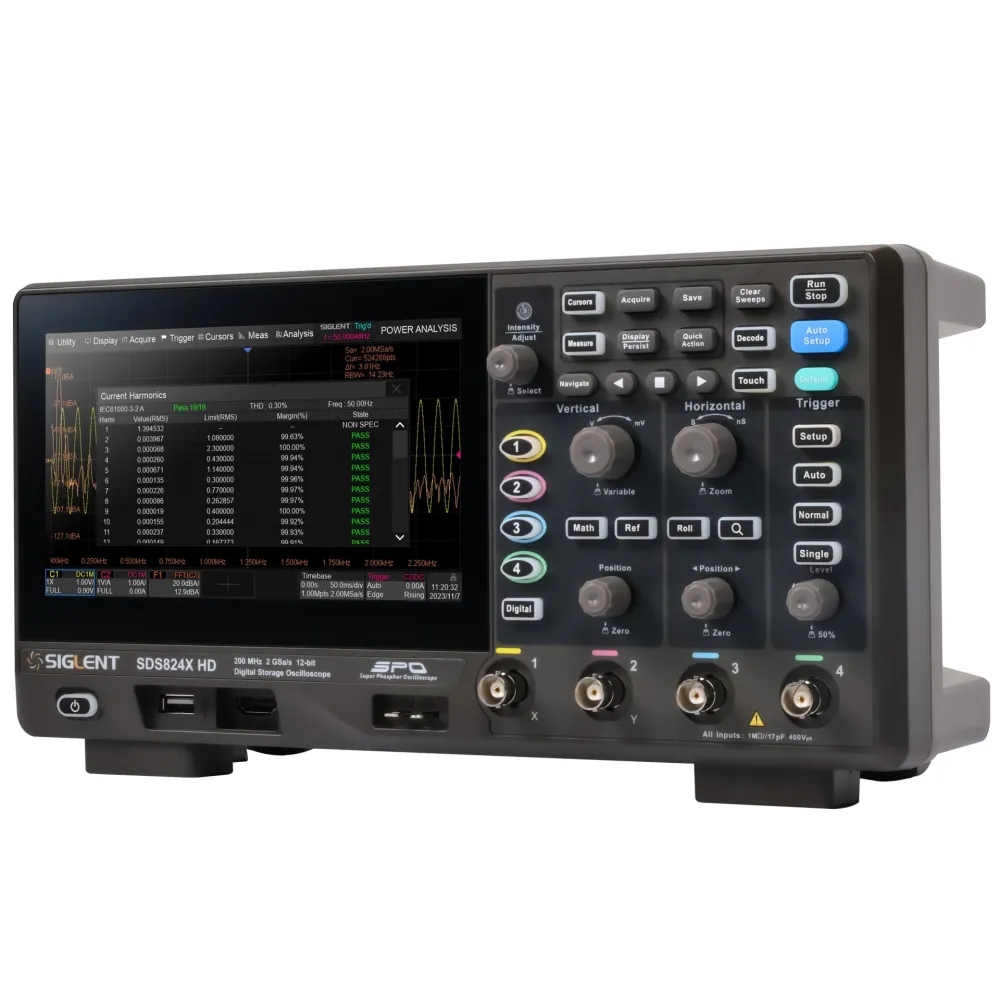

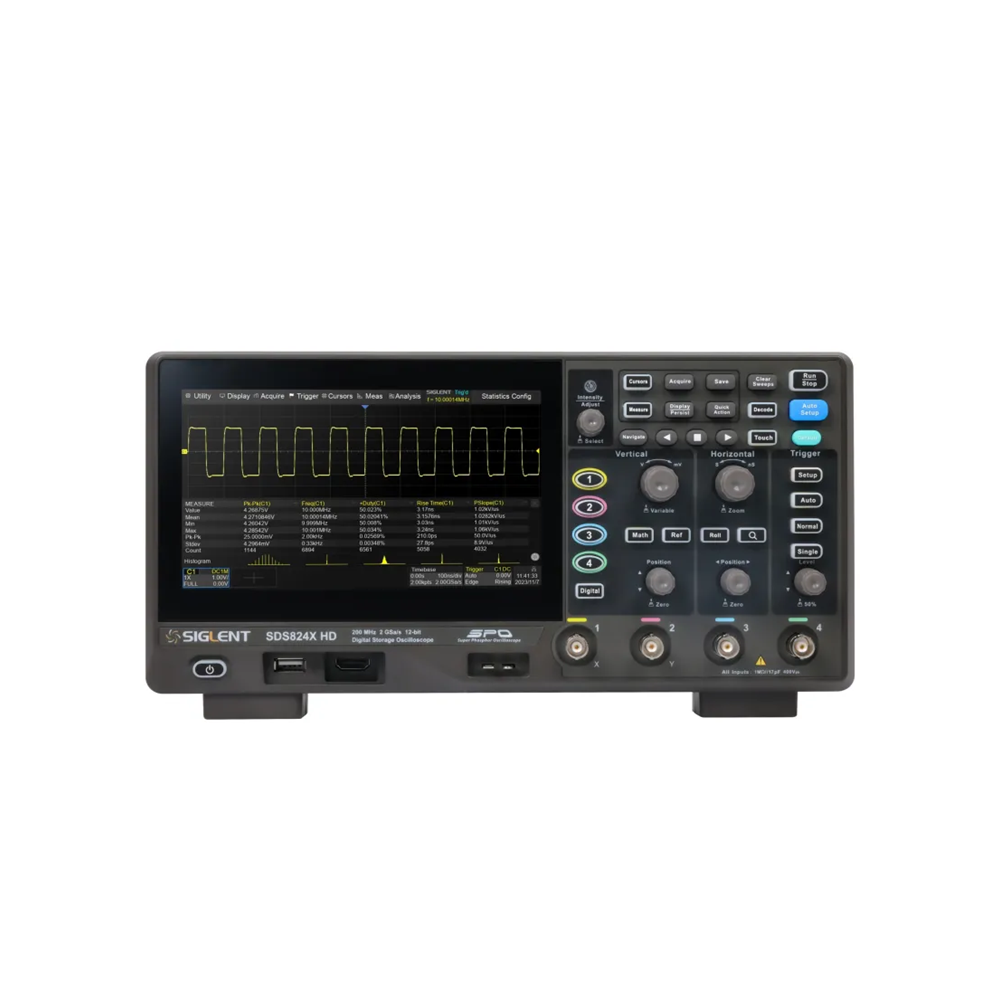

Osciloskopas Siglent SDS812X HD

Trumpas aprašymas

Pristatymas 5-10 d.d.

549,00 €

su mokesčiais.

Naujasis SIGLENT SDS812X HD serijos didelės raiškos skaitmeninis osciloskopas turi 2 GSa/s, 12 bitų analoginius-skaitmeninius keitiklius ir įėjimais, pasižyminčiais puikiu triukšmo lygiu. 100 MHz dažnių juostos plotis ir maksimalus įrašo ilgis 50 Mpts ir 2 analoginiai kanalai + 16 skaitmeninių kanalų mišraus signalo analizės galimybė.

12 bitų didelė raiška
-12 bitų analoginiai skaitmeniniai keitikliai su mėginių ėmimo dažniu iki 2 GSa/s
-Priekiniai galai su 70 μVrms triukšmo lygiu 200 MHz dažnių juostos plotyje
-2/4 analoginių kanalų, iki 100 MHz dažnių juostos pločio
-SPO technologija
Bangos formos fiksavimo greitis iki 80 000 wfm/s (įprastu režimu) ir 500 000 wfm/s (sekos režimu)
Palaiko 256 lygių intensyvumo klasifikavimo ir spalvų temperatūros rodymo režimus.
Iki 50 Mpts įrašo ilgis
Skaitmeninė paleidimo sistema
Išmanusis paleidiklis: kraštas, nuolydis, impulso plotis, langas, bėgimas, intervalas, iškritimas, šablonas, vaizdo įrašas (palaikomas HDTV), kvalifikuotas, N-asis kraštas, delsa, sąrankos / sulaikymo laikas.
Serijinės magistralės paleidimas ir dekoderis, palaiko protokolus I2C, SPI, UART, CAN, LIN.

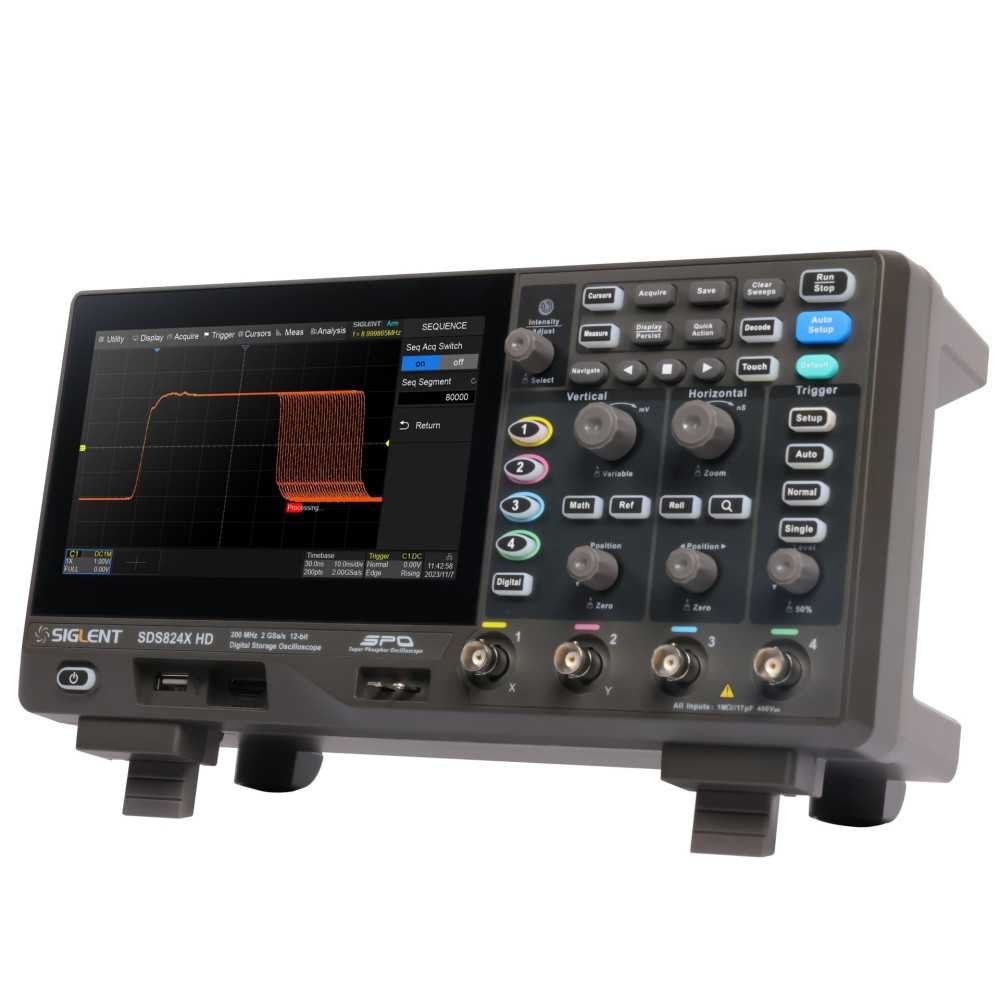

Segmentinio gavimo (sekos) režimas, padalijantis didžiausią įrašo ilgį į kelis segmentus (iki 80 000), atsižvelgiant į vartotojo nustatytas paleidimo sąlygas, su labai mažu negyvu laiku tarp segmentų, kad būtų užfiksuotas kvalifikacinis įvykis.
Istorijos bangos formos įrašymo (Istorija) funkcija, didžiausias įrašytos bangos formos ilgis yra 80 000 kadrų.
Automatiniai matavimai pagal 50 ir daugiau parametrų, palaiko statistiką su histograma, seka, tendencija, stabdymo matavimais ir matematikos, istorijos ir nuorodų matavimais.

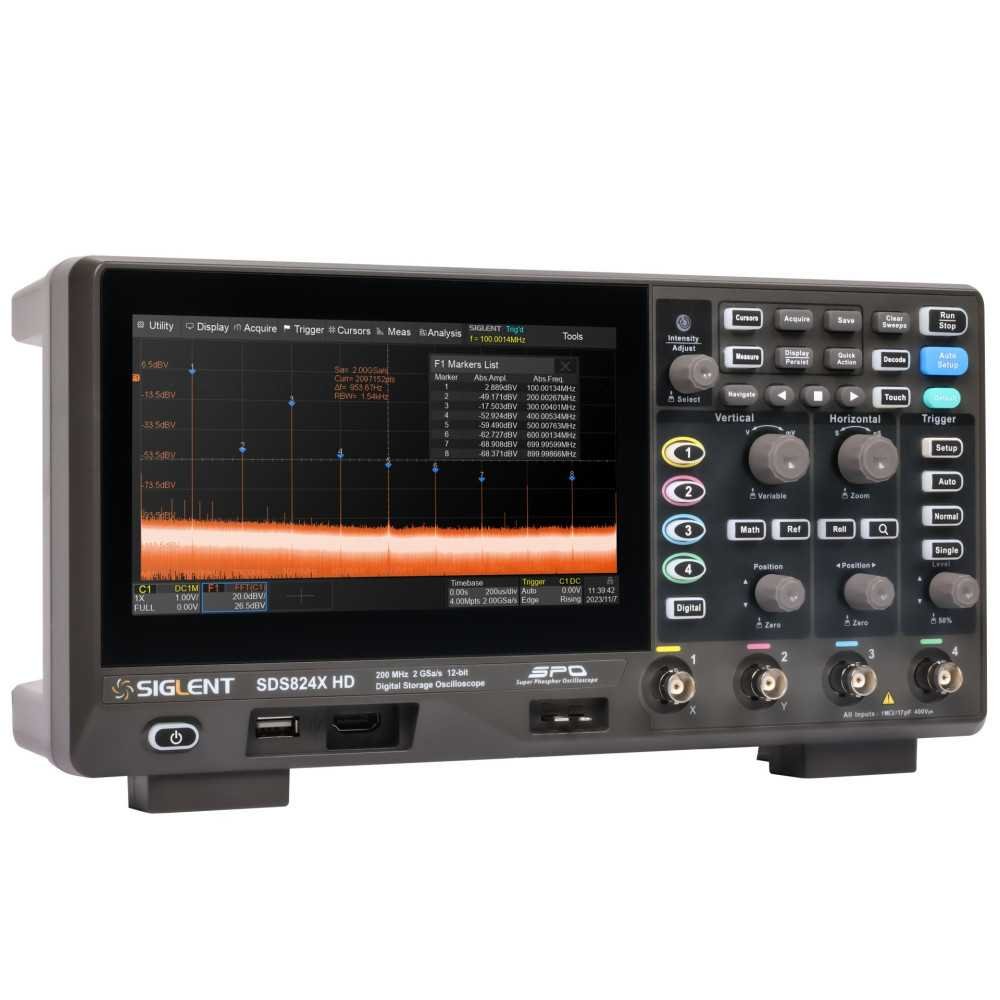

4 matematiniai pėdsakai (2 Mpts FFT, sudėtis, atimtis, daugyba, padalijimas, integravimas, diferencialas, kvadratinė šaknis ir kt.), palaiko formulių rengyklę.

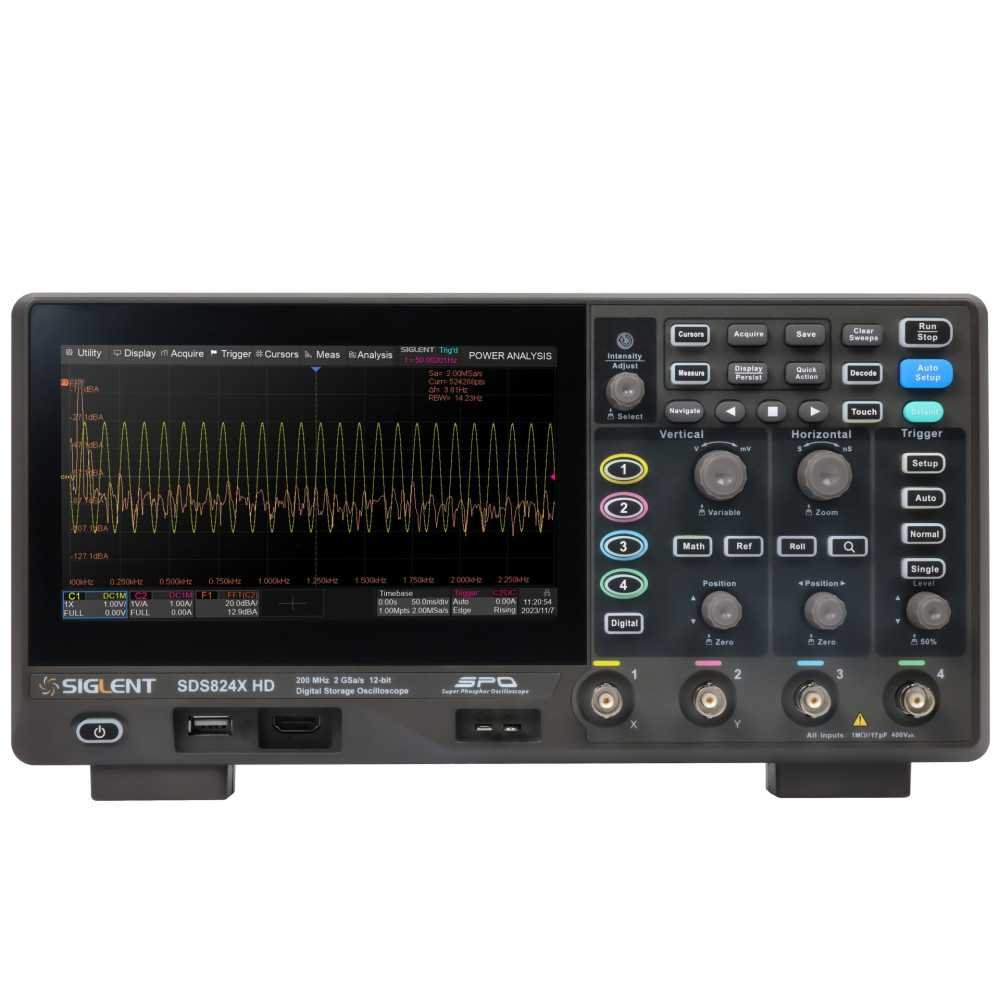

Daug duomenų analizės funkcijų, tokių kaip paieška, naršymas, skaitiklis, Bode diagrama ir galios analizė
Didelės spartos aparatinės įrangos pagrindu sukurta kaukės testavimo funkcija su kaukių rengyklės įrankiu, skirtu vartotojo apibrėžtoms kaukėms kurti
16 skaitmeninių kanalų (pasirinktinai)
25 MHz bangos formos generatorius (pasirinktinai)
7 colių TFT-LCD ekranas su 1024 * 600 raiška; Talpinis jutiklinis ekranas palaiko kelių pirštų prisilietimų gestus.

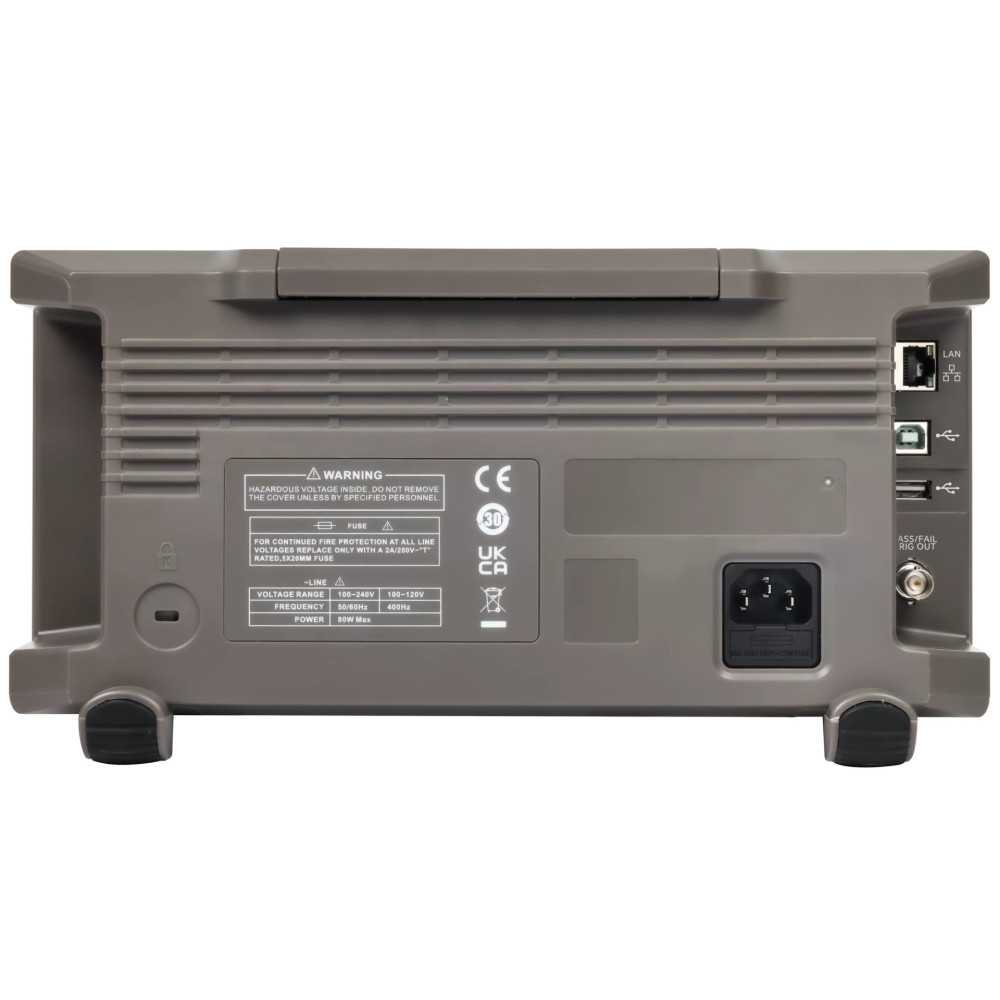

Sąsajos apima: USB pagrindinius kompiuterius, USB įrenginį (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
Integruotas žiniatinklio serveris palaiko nuotolinį valdymą per LAN prievadą naudojant žiniatinklio naršyklę. Palaiko SCPI nuotolinio valdymo komandas. Palaiko išorinę pelę ir klaviatūrą. Palaiko NTP.

Analog channels	2 Channels	Bandwidth	100 MHz
Vertical resolution	12-bit	Sample rate (Max.)	One channel mode: 2 GSa/s, Two channel mode: 1 GSa/s,
Memory depth (Max.)	One channel mode: 50 Mpts/ch, Two channel mode: 25 Mpts/ch	Waveform capture rate (Max.)	Normal mode : 80,000 wfm/s; Sequence mode : 500,000 wfm/s
Trigger type	Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Delay, Setup/Hold time, Serial	Serial trigger and decode (Standard)	I2C, SPI, UART, CAN, LIN
Measurement	50+ parameters, statistics, histogram, trend, and track supported	Data analysis	Search, Navigate, History, Mask Test, Counter, Bode plot, and Power Analysis
Math	4 traces 2 Mpts FFT, Filter, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average. Supports formula editor	Digital channel (optional)	16-channel; maximum sample rate up to 1 GSa/s; record length up to 10 Mpts
USB AWG module (option)	One channel, 25 MHz, sample rate of 125 MHz, wave length of 16 kpts,isolated output	I/O	USB 2.0 Host x2, USB 2.0 Device, 10 M / 100 M LAN, Auxiliary output (TRIG OUT, PASS/FAIL), SBUS (Siglent MSO)
Probe (Standard)	Passive probe PB470 for each channel	Display	7 TFT-LCD with capacitive touch screen (1024*600)
